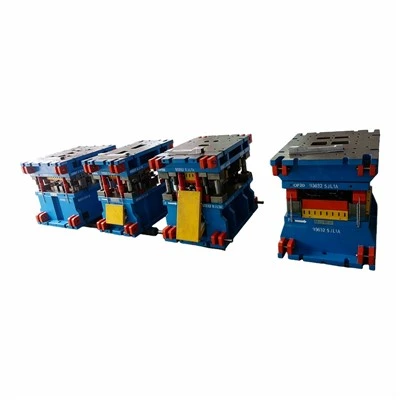

Трансферна матриця

Деталі прес-форми плануються навколо мінливої ​​форми заготовки. Перше затягування може встановити глибину, потім повторне закріплення, формування фланця, контроль лінії обрізки та проколювання отвору. Операції розділяються, якщо їх поєднання обмежує потік матеріалу або ускладнює захоплення деталі. Проміжні фланці та тимчасові установчі отвори зберігаються лише тоді, коли вони допомагають у транспортуванні чи перевірці. Маршрут процесу також має передбачати простір для пальців перенесення та уникати точок захоплення на критичних поверхнях.

Компоненти матриці переносу несуть різні навантаження, тому одна марка сталі рідко підходить скрізь. Вставки для малювання потребують міцності та полірованих контактних ділянок; ріжучі пластини потребують зносостійкості та контрольованого зазору. Змінні вставні секції матриці для перенесення можуть скоротити час ремонту країв із високим -зносом. Верхня та нижня конструкції мають залишатися жорсткими під {-навантаженнями, що формують, а напрямні елементи залишаються вирівняними протягом повного ходу. Позиції затиску матриці, точки підйому та безпечний доступ для регулювання слід узгодити перед обробкою.

Вузол матриці для перенесення перевіряється станція за станцією під час випробування. Інженери порівнюють проміжну панель із моделлю процесу, а потім переглядають положення отвору, поверхню або профіль, лінію обрізки, пружинну віддачу та сліди інструменту. Час передачі регулюється лише після того, як деталь правильно сяде на кожен локатор. На кінцевій станції перевіряється стабільне скидання та вивантаження брухту за запланованим циклом. Жолоб, виготовлений із гладкого тисненого листового матеріалу, може допомогти деталі рухатися, а пневматичний циліндр-вібратор можна додати до жолоба для брухту, де збираються уламки.
